USB4連接和兼容性?

由于USB Type-C連接器已成為默認標準，USB開發者論壇(USB-IF)推出USB4規范作為單一的標準連接協議。該規范旨在通過USB Type-C連接器統一有線連接，與USB 3.2、USB 2.0、PCIe DisplayPort和Thunderbolt 3兼容。然而，為了確保對采用不同向后兼容協議的設備進行有效保護，需要Nexperia的TrEOS保護器件為超高速線路提供經過優化的ESD保護。

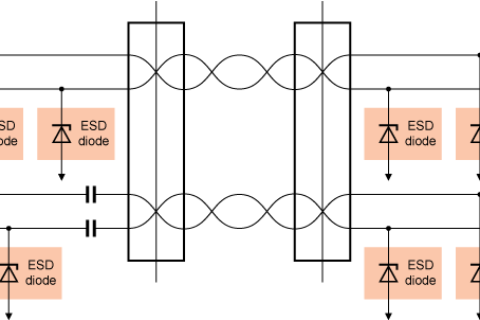

功能框圖

Highlighted components are Nexperia focus products

設計考慮因素

  • 每個差分對20 Gbps（超高速）
  • 需要低插入損耗（信號衰減）和低回波損耗（信號反射）以及低鉗位，以保護敏感的超高速數據線
  • 需要保護接收器輸入(Rx)的AC耦合，這對于USB4是強制性的
  • 不同的協議有不同的工作電壓

ESD設計工程師指南

下載Nexperia ESD設計工程師指南，更好地了解ESD保護拓?fù)浣Y(jié)構和故障癥狀，以及現代接口的測試和仿真。



為USB4選擇ESD保護器件

新的USB4TM規范引入了一些更改，這些更改對ESD保護器件的選擇產生了影響。顯然，ESD保護需要為系統增加低插入損耗（信號衰減）和低回波損耗（信號反射），同時提供低鉗位電壓以保護敏感的高速數據線。但是，通過比較USB4和USB 3.2規范，我們發現了一個很容易忽略的問題——?jiǎng)幼麟妷骸?/a>
