用于以太網供電(PoE)的ASFET

Enhanced SOA in a range of compact packages

增強的SOA、增強的保護、低導通電阻和更高的功率密度

最新的高功率48V以太網供電標準(IEEE 802.3bt)和專有方法使下一代PoE系統成為可能。此類系統可為各個通電設備提供高達100W的電力，包括大屏幕LCD顯示器、5G皮蜂窩區、先進的Wi-Fi熱點和平移傾斜變焦CCTV攝像機。這對PoE電源設備(PSE)提出了更高的要求，即與Nexperia專用PoE MOSFET系列相匹配的需求。

Power Sourcing Equipment / Power over Ethernet
Power Sourcing Equipment / Power over Ethernet

用于以太網供電(PoE)的ASFET專為配合使用最新的高功率、PSE控制器而設計：

  • MOSFET的主要作用是在向網絡添加電容負載時安全地控制沖擊電流
  • 擴展的增強安全操作區(SOA)能夠承受短路故障情況引起的功耗，直到PSE控制器檢測到故障并關閉為止
  • 增強的保護——我們的MOSFET提供的保護功能超過競爭性器件兩倍多。在電纜短路故障期間，我們用于PoE的ASFET可在+60 ℃的環境溫度下安全耗散高達30 W的電力長達20 ms

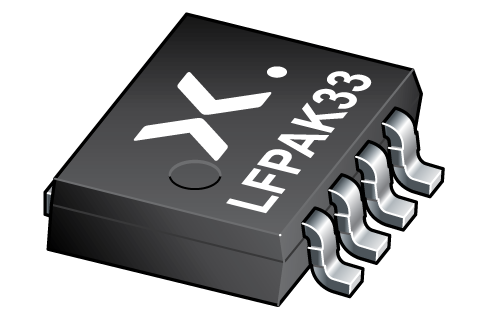

  • 要將更多高功率PoE端口壓縮到緊湊型路由器/交換機中，需要LFPAK33封裝的熱效率和緊湊尺寸能夠提供更高的功率密度。



電源設備/以太網供電



Nexperia實際應用

凌力爾特的LTC4279新PSE控制器數據手冊中引用的PSMN075-100MSE、PSMN040-100MSE、PSMN4R8-100BSE MOSFET來自我們差異化的適用于熱插拔和軟啟動的ASFET/適用于以太網供電的ASFET產品組合。



參數搜索

ASFETs for PoE, eFuse and relay replacement
數據加載中，請稍候...
參數搜索不可用。

產品

型號 描述 狀態 快速訪問
PSMN040-100MSE N-channel 100 V 36.6 mΩ standard level MOSFET in LFPAK33 designed specifically for high power PoE applications Production
PSMN047-100NSE N-channel 100 V, 53 mOhm standard level ASFET with enhanced SOA in DFN2020. Designed for high power PoE, inrush management, eFuse and relay replacement Production
PSMN071-100NSE N-channel 100 V, 82 mOhm standard level ASFET with enhanced SOA in DFN2020. Designed for high power PoE, inrush management, eFuse and relay replacement Production
PSMN075-100MSE N-channel 100 V 71 mΩ standard level MOSFET in LFPAK33 designed specifically for PoE applications Production
Visit our documentation center for all documentation

Application note (2)
文件名稱 標題 類型 日期
AN11158.pdf Understanding power MOSFET data sheet parameters Application note 2025-02-18
AN50006.pdf Power MOSFETs in linear mode Application note 2022-04-12

Marcom graphics (1)
文件名稱 標題 類型 日期
RS2780_PoE_blue-scr.jpg POE MarCom image Marcom graphics 2020-09-16

Selection guide (1)
文件名稱 標題 類型 日期
Nexperia_Selection_guide_2023.pdf Nexperia Selection Guide 2023 Selection guide 2023-05-10
